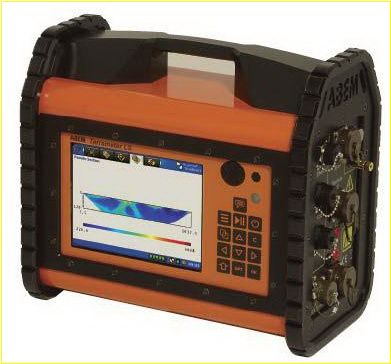

Terrameter LS型高密度电法仪
用于电阻率法、SP（自然电位法）及IP（激发极化法）
     高可靠性、安全性和坚固性，可在极其恶劣的天气使用
     日光可读的彩色LCD，支持所有语言
     现场数据诊断、系统自检
     大功率发射机和高动态范围多通道接收机，可以进行高质量的数据采集
     开放式通讯平台用于数据交换、网络连接和远程诊断（TCP/IP,USB）

概述
地电勘探的成功概念
瑞典ABEM公司成立于1923年，是目前世界上最老牌的地球物理仪器公司。它的MK3、MK6地震仪及SAS300、SAS1000/4000电法仪在中国有很高的知名度，很多用户对ABEM仪器的坚固耐用有极其深刻的印象。
全世界第一台数字式电法仪是ABEM公司于1978年制造的，随后该仪器成为电法仪的发展方向。其产品品牌Terrameter成了电法仪的代名词。现在，30多年过去了，ABEM又生产了一代又一代的电法仪产品。
经过对SAS-300,SAS1000/4000型电法仪的多年实践，ABEM公司于2009年研制成功了Terrameter LS型高密度电法仪。它采用最新的微电子技术，并运用人体工程学原理。
Terrameter LS是一个产品平台，它不仅能满足当前需要，也为用户将来升级提供了方便。
通过使用其附件，用户可以扩展其应用领域，并提高数据采集分辨率。用户可以根据自己的不同需要，选择相应的附件。
Terrameter LS 重量轻，使用方便，用于电阻率法、自然电位法（SP）及激发极化法（IP）探测。为了确保其可靠性及耐用性，Terrameter LS装在精心设计的铸铝机壳内，同时它使用了最新的电子技术以缩小其体积。

Terrameter LS的特点：
· 采用ABEM公司独有的滚动技术，其探测覆盖深度范围比同类仪器大，且实现了探测过程中进行滚动，提高了探测速度。
· 输出电流可达2.5A，输出电压可达600V,输出功率可达250W
· 内置GPS,可以精确确定测量坐标
· 标准4个输入通道，都是双极性的，其探测速度是其他厂家仪器的4倍
· 可测量电阻率，时间域激发极化法（IP）及自然电位法（SP）
· 存储能力大，可存储150万次测试数据
· 支持各种语言，代理商在国内就可以通过网络直接对软件汉化
· 实时监控发射机和继电器的工作状态，保证采集数据可靠；通过网线厂家可以直接对仪器进行诊断，便于对仪器进行维护和升级。
· 开放式通讯平台用于数据交换，通过USB口或网口交换数据或进行远程诊断
· 各通道输入电流绝缘，保证各通道的数据质量可靠
· 可在现场实时显示图像，可以任意设置IP时间窗
· 坚固、防水、防尘
二．用途

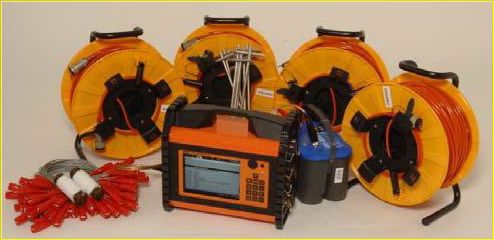

Terrameter LS电阻率系统可采用电阻率法、自然电位法及激发极化法，它的应用范围从单点响应及连续剖面到井中记录。下表列出它的一些用途及使用的仪器设备。
该设备的应用范围极为广泛，如目前应用最广泛的二维及三维成像，另外连续剖面是做地质调查的理想手段。
电阻率成像有以下用途：确定目标体的深度，确定污染物的范围，岩石结构成像，考古，泄露检测，大坝安全性勘查等。
由于Terrameter LS可以测量激发极化及电阻率，因此可使用同样的排列来完成两种测量，而不需改变设备。同时你可以使用激发极化数据来计算电阻率响应。
该仪器的特性及其广泛应用，确保了它在物理勘探时可采集到很好的数据记录，Terrameter LS及其附件使其在地电方法中的用途更加多样化。如它可以满足一下应用：
岩性学    土壤含盐量 水的质量 矿化度 无机物污染
大坝质量研究 地下水勘探 高张力介质
考古，土木工程 砾石及沙子勘探  有机物污染
地下埋藏体 断裂带探测及成像 地下构造如隧道等
荷电率（如在沙子或粘土中区分自由的及浸入的地下水）
三.附件
SAS LOG 300
SAS LOG记录仪包括一个带固定电极的电缆，一个温度传感器和一个流体电阻传感器。它们都固定于一个背架上，SAS LOG的电缆线长度为300米，也可以定做其它尺寸的电缆。 SAS LOG与Terrameter LS相连，构成一个记录系统。探头逐渐深入到井中，通过按测量钮来读取一次数据。数据保存在Terrameter LS的硬盘中，供以后分析及出图使用。
四．技术指标
接收机
输入道数:4-12道输入（对Tx监视+2）
绝缘:所有通道电流绝缘
输入电压范围: ±600V
输入阻抗:200MΩ，20MΩ和300kΩ
精度: 0.1%
分辨率:1秒周期时3nV
线性度:0.005%
（在4-200Ω范围，1秒）
范围:操作者选择测量范围
±5V，20MΩ
±5V，200MΩ
±600V，300KΩ
频率响应:300Hz时好于1%

测量
电阻率:有，全波形记录
S:有，全波形记录
IP:有，全波形记录
动态范围:24位AD转换
数据采集率:30kHz
周期时间:从0.1秒到30秒，用户任选
IP窗口:任意窗口

发射机
输出功率:250W
电流传输:真正电流发射机
输出电流精度:优于0.4%
最大输出电流:2500mA
最大输出电压:±600V
1200V峰-峰值
瞬时极化充电:有
精度: 0.1%

Tx监视
电压:±600V
电流: ±2500mA
监视全波形
精度:0.1%

一般指标
仪器壳:坚固铝壳，符合IEC IP66
计算机:ARM 9200MHz
GPS: 20道 SirFstarIII chip
显示:8.4吋TFT LCD,全彩色，日光可视
输入/输出端口:2个KTP 32芯用于成像，2个USB口，RJ45用于网线
服务点:通过网络服务诊断
多功能接头
硬盘容量:大于150万个读数
供电:内置12V NiMH 电池
或外接12V电瓶
尺寸:39×21×32cm
重量: 12kg

软件和通讯
Terrameter LS用内置的软件来控制，它是用户友好界面，可以现场看到采集的图像。
为了加强现场数据质量控制，它可以实时显示采集的多电极电阻率图像。数据可以非常方便地通过USB或网口传输到其它计算机中。
处理软件一般采用RES2DINV或RES3DINV，它直接支持Terrameter LS数据格式。
用于2D和3D电阻率成像，IP和SP，监测等的多电极测量系统
开关矩阵:内置10×64
滚动:有，全覆盖，可做2维和3维，共84抽头
排列方式:多梯度法，偶极-偶极，单极-偶极，温纳等
内置抽头:64个+3个远极
扩展性:通过多极接头可以扩展成16320极，通过内置电缆没有限制
继电器矩阵分成4块
电极测试:有

井中记录（选件）
SAS LOG 300记录仪
电缆长度:200或300米，在500米的电缆盘上
电缆标记:每隔1米有一标记
探头直径:40mm
重量:22kg
尺寸:320 x 750 x 220mm
     测量模式及范围：
16短记录（正常）:电阻率和IP
64长记录（正常）:电阻率和IP
18英尺:梯度电阻率和IP
流体电阻率传感器:0.05-100000Ωm
自然电场法:0.05-1000mV
温度:0℃-+60℃
水平面指示
产地：瑞典ABEM
