CCIS无限远色差校下光学系统配置表 |
AE30 |
AE31 |
数量 |
|
主体 |
双目主体 |
● |
/ |
1 |
|
三目主体 |
分光比20：80 |
/ |
● |
1 |
|
分光比0：100 |
/ |
○ |
1 |
|
目镜 |
平场大视野，高眼点 |
WF PL 10X/22，视度可调，带护眼罩 |
● |
● |
2 |
|
分划扳 |
十字刻度分划板 |
○ |
○ |
1 |
|
目镜分划板 |
○ |
○ |
1 |
|
十字分划板 |
○ |
○ |
1 |
|
CCIS无限远平场物镜 |
长距相衬物镜 |
CCIS Ph 10X |
● |
● |
1 |
|
CCIS LWD Ph 20X |
● |
● |
1 |
|
CCIS LWD Ph 40X |
● |
● |
1 |
|
长距平场物镜 |
CCIS PL 4X |
● |
● |
1 |
|
CCIS PL 10X |
○ |
○ |
1 |
|
CCIS LWD PL 20X |
○ |
○ |
1 |
|
CCIS LWD PL 40X |
○ |
○ |
1 |
|
CCIS LWD PL 60X |
○ |
○ |
1 |
|
聚光镜 |
ELWD N.A.0.30(W.D.72mm) |
● |
● |
1 |
|
LWD N.A.0.5(W.D.28mm) |
○ |
○ |
1 |
|
相衬推拉板 |
可调中：Ph1,Ph3,一个空位(配ELWD聚光镜) |
●* |
●* |
1 |
|
可调中：Ph1,Ph3,一个空位(配LWD聚光镜) |
○* |
○* |
1 |
|
对中望远镜 |
对中望远镜( 23.2) |
●* |
●* |
1 |
|
摄影接筒组 |
|
/ |
○ |
1 |
|
摄影目镜 |
2.5X摄影目镜 |
/ |
○ |
1 |
|
4x摄影目镜 |
/ |
○ |
1 |
|
摄像接头 |
0.5X摄像连接筒组(C接口) |
/ |
○ |
1 |
|
0.65X摄像连接筒组(C接口) |
/ |
○ |
1 |
|
1X摄像连接筒组(C接口) |
/ |
○ |
1 |
|
平台及其附件 |
玻璃载物台板 |
● |
● |
1 |
|
圆形载物台板 |
● |
● |
1 |
|
托板组(一对) |
○ |
○ |
1对 |
|
附加式机械移动尺(带96孔板托架，托架孔为128X86mm) |
● |
● |
1 |
|
35mm皮氏培养皿托架 |
○ |
○ |
1 |
|
54mm皮氏培养皿托架 |
○ |
○ |
1 |
|
65mm皮氏培养皿托架 |
○ |
○ |
1 |
|
血球计托架 |
○ |
○ |
1 |
|
96孔板托架，托架孔为132X88mm |
○ |
○ |
1 |
|
滤色片 |
兰色滤色片组( 45mm) |
● |
● |
1 |
|
钕玻璃滤色片( 45mm) |
○ |
○ |
1 |
|
中性滤色片( 40mm) |
● |
● |
1 |
|
绿色干涉滤色片( 45mm) |
●* |
●* |
1 |
|
毛玻璃片( 45mm) |
● |
● |
1 |
|
内六角扳手 |
内六角扳手2个 |
●* |
●* |
2 |
|
MATS-U505R30恒温载物台 |
|
○ |
○ |
1 |
注:“●”为配置图中的标配件，“○”为选配件，“ * ”为与相衬物镜一起使用的选配件
|

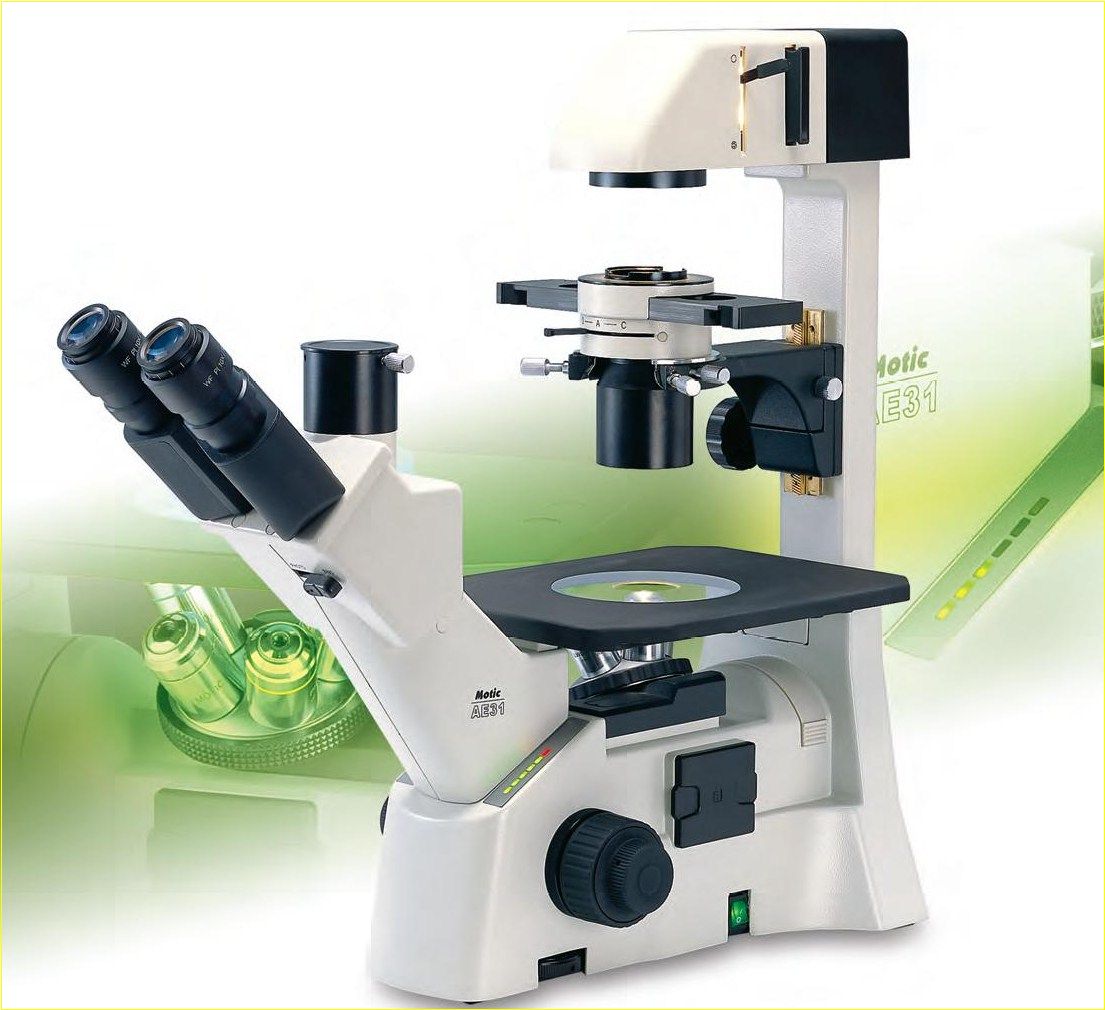

应用于生物学、组织学、微生物学，免疫学和医学的许多领域。保持与各领域应用技术的同步；优异的光学系统结合创新的机械结构；提供了高亮度、高清晰度和高对比度的荧光显微像。
|
|
|
规格说明
|
|
光学系统 |
无限远色差校正CCIS光学系统 |
|
观察筒 |
铰链式三目筒45°倾斜，疃距调节范围：55-75mm |
|
目镜 |
大视野、高眼点10X/22，屈光度可调 |
|
物镜转换器 |
五孔物镜转换器 |
|
载物台 |
固定载物板，硬膜涂层表面，透过中间插入的钢化玻璃台板可以检查物镜而无须取走样品。辅助载物台可选 |
|
调焦机构 |
同轴调节手轮；粗调转矩可以调节；每转行程：42mm/粗调，0.2mm/微调；最小格值：0.002mm |
|
照明 |
6V/30W 卤素灯，可调中 |
|
聚光镜 |
N.A.0.30聚光镜-数值孔径0.3，工作距离72mm，可装卸、可升降；N.A.0.5聚光镜-数值孔径0.5，工作距离28mm，可装卸、可升降 |
|
集光镜 |
非球面集光镜 |
|
物镜 |
LWD PL 4X, 10X, 20X, 40X ； LWD PH 10X, 20X, 40X |
|
相衬环板 |
可调中Ph1，明场，Ph3 ； 可调中Ph1，明场，Ph3 |
|
对中望远镜 |
外径Ø30 |
|
机械载物台 |
可选，低位同轴调节器，可安装各种样品托板 |
|
标本托板 |
可选Ø65与56x81.5；Ø35；Ø54 与 25x76 |
|
滤色片 |
Ø45mm兰色滤色片，绿色干涉滤色片(λ=546nm) |
|
摄影 |
2.5X、4X摄像目镜及摄影接筒组 |
|
摄像 |
0.65X摄像连接头(C接口)，1X摄像连接头 |
|
三目接筒 |
可以安装135相机、CCTV和数码摄像器 |
|
荧光装置 |
可同时安装两个荧光滤色片组，配有视场光栏，可调中，预留一个32mm的滤色片插位，配有遮光板，100W汞灯，MHG-100B
汞灯电源 |
|
|
|
|
|
