产品型号：体交换-P700-叶绿素荧光同步测量系统-德国WALZ

全球唯一可同步测量P700与气体交换的系统
全球唯一可同步测量P700、叶绿素荧光与气体交换的系统
便携式光合-荧光测量系统——GFS-3000是一台配备高精度4通道绝对开路式非扩散红外气体分析器的光合仪，是目前世界上功能最强大、操作最简单、界面最人性化的光合仪，有多种方式可以进行气体交换与叶绿素荧光的同步测量，包括在人工光下同步测量气体交换与叶绿素荧光、在自然光下同步测量气体交换与叶绿素荧光、同步测量气体交换与荧光成像等。
双通道PAM-100荧光仪——Dual-PAM-100是大名鼎鼎的PAM-101/102/103的升级版，是全球唯一一台可同步测量叶绿素荧光（PS II活性）与P700（PS I活性）的仪器，代表了调制叶绿素荧光与P700测量的最高水平。

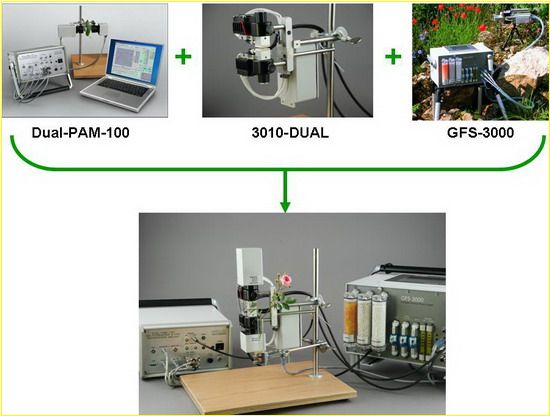

2009年，WALZ公司设计出一个特制的Dual-PAM气体交换叶室——3010-DUAL，可以将Dual-PAM-100与GFS-3000结合起来，在世界上第一次做到了同步测量植物叶片的P700、叶绿素荧光与气体交换！

主要功能
 * 同步测量P700、叶绿素荧光与气体交换
 * 同步测量P700、叶绿素荧光与气体交换的暗-光诱导曲线
 * 同步测量P700、叶绿素荧光与气体交换的光响应曲线和CO2响应曲线
 * 典型的气体交换测量，如光合作用、蒸腾作用、呼吸作用
 * 典型的叶绿素荧光测量，如诱导曲线、快速光曲线、淬灭分析、暗驰豫等
 * 典型的P700曲线测量
 * 叶绿素荧光与P700的快速诱导动力学等
 * 编程进行复杂的同步或独立测量

应用领域
植物生理学、植物病理学、农学、林学、园艺学等，特别适合于进行深入的光合作用机理研究，可深入探讨植物光合机构对各种环境胁迫的复杂的变化响应机理。

系统组成

测量参数 * PS II参数：Fo, Fm, F, Fm’, Fv/Fm, Y(II)=△F/Fm’, Fo’, qP, qL, qN, NPQ, Y(NPQ), Y(NO)和ETR(II)等
* PS I参数：P700, Pm, Pm’, P700red, Y(I), Y(ND), Y(NA)和ETR(I)等
* 气体交换参数：参比室和样品室的CO2绝对值（CO2abs，CO2sam），参比室和样品室的H2O绝对值（H2Oabs，H2Osam），流速（gas flow），环境气压（Pamb），叶室温度（Tcuv），叶片温度（Tleaf），环境温度（Tamb），环境PAR（PARamb），叶室内叶片正面PAR（PARtop），叶室内叶片背面PAR（PARbot），叶室相对湿度（rH），蒸腾速率（E），水气压饱和亏（VPD），叶片气孔导度（GH2O），净光合速率（A），胞间CO2浓度（Ci），环境CO2浓度（Ca），植物水分利用效率，CO2响应曲线，光响应曲线等

Dual-PAM气体交换叶室——3010-DUAL

3010-DUAL
 3010-DUAL与DUAL-PAM-100的测量头连接

专为DUAL-PAM-100与GFS-3000的同步测量设计，由特制叶室（带温度和PAR传感器）、风扇、导光杆、电子盒与支架构成。同步测量时，光源完全由DUAL-PAM-100的测量头提供，气体交换由GFS-3000的红外分析器检测，P700和叶绿素荧光由DUAL-PAM-100的检测器测量。

需要注意的是，3010-DUAL可以连接DUAL-PAM-100的DUAL-DB测量头，但不能连接DUAL-DR测量头。DUAL-DR的光学单元太复杂，连接3010-DUAL容易损伤DUAL-DR。

测量实例 下面的两个图是以洋常春藤（Hedera helix）为材料，利用本系统同步测量的P700、叶绿素荧光和气体交换的诱导曲线。

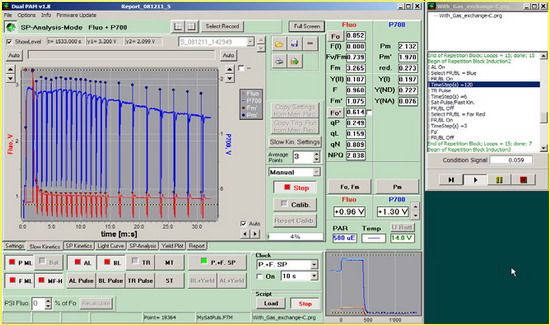

图1 洋常春藤（Hedera helix）的P700（蓝色）和叶绿素荧光（红色）的诱导曲线

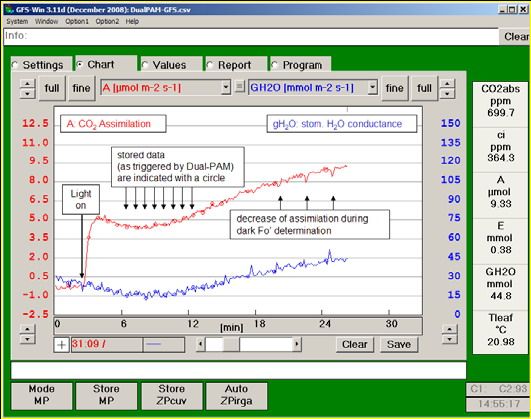

图2 洋常春藤（Hedera helix）的净光合速率（红色）和气孔导度（蓝色）的诱导曲线
主要技术参数 1）Dual-PAM气体交换叶室——3010-DUAL * 设计：专为GFS-3000与Dual-PAM-100或KLAS-100的同步测量设计，叶室上下可通过导光杆与Dual-PAM-100的测量头DUAL-DB（不可连接DUAL-DR！）和DUAL-E连接，叶室的气路与电子盒连接到GFS-3000的主控单元3000-C上。
* 叶室温度测量：Pt 100 A型热电阻，测量范围-10～+50℃，精度±0.1℃
* 温度控制：低于环境温度10℃～+50℃
* 叶片温度测量：热电耦，测量范围-10～+50℃，精度±0.2℃
* 外置微型光量子传感器：测量PAR，范围0～2000 μmol m-2 s-1，精度±5％
* 叶面积：1.3 cm2
* 工作温度：-5～+45℃
* 尺寸：叶室10 cm x 4 cm 12 cm；电子盒7 cm x 7 cm x 15 cm
* 重量：包括叶室、电子盒、电缆与安装架，1.7 kg；工作台ST-101，2 kg

2）Dual-PAM-100
* P700双波长测量光：LED，830 nm和870 nm
* PSII荧光测量光：LED，460 nm（DUAL-DB）或620 nm（DUAL-DR）
* 红色光化光：LED阵列，635 nm；最大连续光强2000 μmol m-2 s-1
* 蓝色光化光：LED，460 nm；最大连续光强700 μmol m-2 s-1
* 单周转饱和闪光（ST）：200000 μmol m-2 s-1，5～50 μs可调
* 多周转饱和闪光（MT）：20000 μmol m-2 s-1，1～1000 ms可调

3）GFS-3000
* CO2测量：0～3000 ppm，分辨率：0.01ppm
* CO2控制：0～2000 ppm
* H2O测量：0～75000 ppm，分辨率：0.01ppm
* H2O控制：0～100％ rh（可加湿）
* 温度测量：-10℃ ～ +50℃
* 温度控制：低于环境温度10℃ ～ +50℃
* PAR测量：0～2500 μmol m-2 s-1
* PAR控制：0～2000 μmol m-2 s-1
* 气压测量：60～110 kPa

部分文献
1.         Rott M, Martins NF, Thiele W, Lein W, Bock R, Kramer DM, Schottler MA. ATP Synthase Repression in Tobacco Restricts Photosynthetic Electron Transport, CO2 Assimilation, and Plant Growth by Overacidification of the Thylakoid Lumen. The Plant Cell,2011, 23(1):304-321. [KLAS-100, DUAL-PAM-100, GFS-3000]
2.         Sukhov V, Orlova L, Mysyagin S, Sinitsina J, Vodeneev V. Analysis of the photosynthetic response induced by variation potential in geranium Planta,2011:in press. [DUAL-PAM-100, GFS-3000]
3.         Yamori W, Sakata N, Suzuki Y, Shikanai T, Makino A. Cyclic electron flow around photosystem I via chloroplast NAD(P)H dehydrogenase (NDH) complex performs a significant physiological role during photosynthesis and plant growth at low temperature in rice. The Plant Journal,2011:in press. [GFS-3000, DUAL-PAM-100]
