GPR 地质雷达Noggin plus 1000 地质雷达地下成像仪

    Noggin plus 1000增强型地下成像仪是加拿大探头与软件公司(SSI)研制和生产的新一代地质雷达系统（俗称地下B超）。该系统是利用高频电磁波的反射来确定地下目标体的位置与埋深。该系统测试方便、操作简单，配置轻便适合不同测试场地，测试结果直观明了，可现场确定目标体的位置和埋深，数据存储为数字格式和图片格式两种，可用后处理软件进行数据处理。

   GPR地质雷达 可快速圈定地下污染范围，有效监测污染处置程度。污染可能来自盐碱、沥出物、碳氢化合物，或者其它有机物（VOC），因这些物质的导电率高，易吸收雷达电磁波，故通过地质雷达探测，观察和分析雷达波图像中地质雷达信号缺失的范围，确定污染处置前地下污染的范围或污染处置后污染区的缩小程度。

案例： 加拿大安大略省一市政垃圾填埋场污染范围探测     污染物由填埋场渗漏到地下，通过地下水传输扩张；通过pulseEKKO 地质雷达探测，得知污染物的污染范围和污染深度，为优化选择用于监测与处置污染的水井位置提供依据。

应用一：使用pulseEKKO GPR50 MHz天线，探测土壤的污染面积.

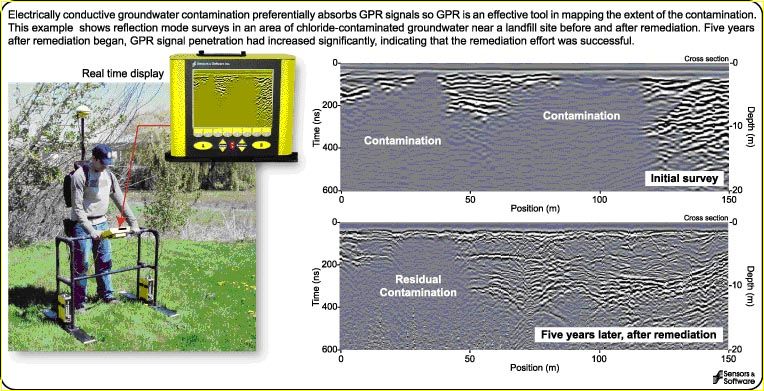

雷达图像1为最初探测的pulseEKKO 地质雷达图像。从图可以看出地质雷达信号缺失的范围很大，信号缺失（被吸收）的范围为污染区域

雷达图像2为经过五年的处置后，在同一位置的pulseEKKO 地质雷达图像。因污染物的减小或消失，雷达电磁波被吸收的范围大大萎缩，图像变得清晰透明，有效反映了污染的处置程度。

应用二：用地质雷达（GPR）实时间隔性测量，环保部门并同时有效的开展应急补救措施。

技术指标
尺寸30X15X11cm
重量:2.3Kg
功耗:8W, 12V@0.7A DC
系统特征参数>160dB
天线频率范围500~1500MHz
可定义深度窗口0.5、1、2、4m
采集速率100,000 samples/s

数据输出PCX 格式: 数字图像或pE 数据格式
DVL 输出格式:16位原始数据
运行环境温度:-40℃~+40℃
环境标准:IP67

系统配置:
1)Noggin plus1000 with Smart Handle   智能杆增强型地下成像仪

包括：
*Noggin plus 1000
增强型主单元   天线频率：1000MHz
*Digital Video Logger
数字影像记录仪
*Odometer Wheel 里程轮
*Smart Handle 智能杆
*Battery 电池
*Battery Charger 充电器
*Plus data collecting  增强型数据采集软件

2)Optional Pars 可选软件
*EKKO_VIEW 标准版后处理软件
*EKKO_VIEW Deluxe 扩展版后处理软件
*EKKO_3D  三维软件
*EKKO_Mapper 深度切片软件
